INTRODUCTION

聚维酮（PVP，Povidone）是由 N-乙烯基吡咯烷酮单体聚合而成的亲水无离子聚合物，被广泛用于口服制剂和其它医药领域，作为粘合剂、赋形剂、助溶剂、胶束稳定剂等。在药典中，PVP 根据其在水中一定条件下溶液粘度用 K值进行分级，常用等级包括 K15、K30、K60、K90 等。K值并非直接的分子量测量值，而是聚合物相对粘度的经验指标【9†L585-L590】。例如K值越高，聚合物平均分子量和溶液粘度越大；相反，低K值的PVP 分子量小、溶解迅速、粘度低。不同厂家和批次的 PVP 聚合物通常具有较宽的分子量分布【64†L51L58】，因此即使标称相同K值，其实际性能也有一定差异。近年来研究表明，PVP 在稳定药物过饱和、制备纳米颗粒或固体分散体中扮演重要角色，其性能与分子量、溶液粘度和药物-聚合物相互作用密切相关【9†L585-L590】【13†L286-L294】。本文将围绕 PVP K15、K30、K60、K90 的定义、表征及应用展开讨论，引用最新文献数据（2020–2026 年）来说明各 K 值聚维酮的差异和选型要点。

Definition and Measurement of K Value

PVP 的K值是一种经验粘度指标，由日本药典提出，用于区分不同分子量的PVP等级 【9†L585-L590】。一般通过测量聚维酮在特定浓度下（如 1% 或 10%水溶液）的相对粘度计算得 到。K 值越高，表示聚合物溶液粘度越大（即分子量越高）。

不同K值对应的平均分子量相差悬殊：例如，常见资料指出PVP K15、K30、K60、K90 平均分子量约为 1×10^4、4×10^4、1.6×10^5、3.6×10^5 Da【71†L471-L474】。由于聚合反应和链转移，PVP 的分子量分布相对宽广【64†L51-L58】，实际值会因生产工艺不同而有所变化。

在相同浓度下，高分子量PVP 的溶液粘度显著高于低分子量 PVP。例如，文献指出 PVP K90 的 10% 水溶液粘度可达 300–700 mPa·s【56†L201-L204】，而低K值品（如 K15/K30）则往往只有 数 mPa·s（1 mPa·s=1 cP）。最新研究中，0.1–1% 浓度时 PVP K15、K30 溶液粘度与水近似无显著 差异，而 K60、K120（相近 K90 级别）则随着浓度增加出现明显粘度提升【12†L73-L77】。

为比较不同 K 值的影响，有研究配制了等粘度（约1 mPa·s）溶液，所需浓度差异巨大：约 3.13% K15、2.81% K30、0.33% K60、0.25% K120 可获得相同黏度【11†L687-L688】。这表明高K 值聚合物可用极低质量分数达到高黏度效果

Comparison of Molecular Weight and Viscosity

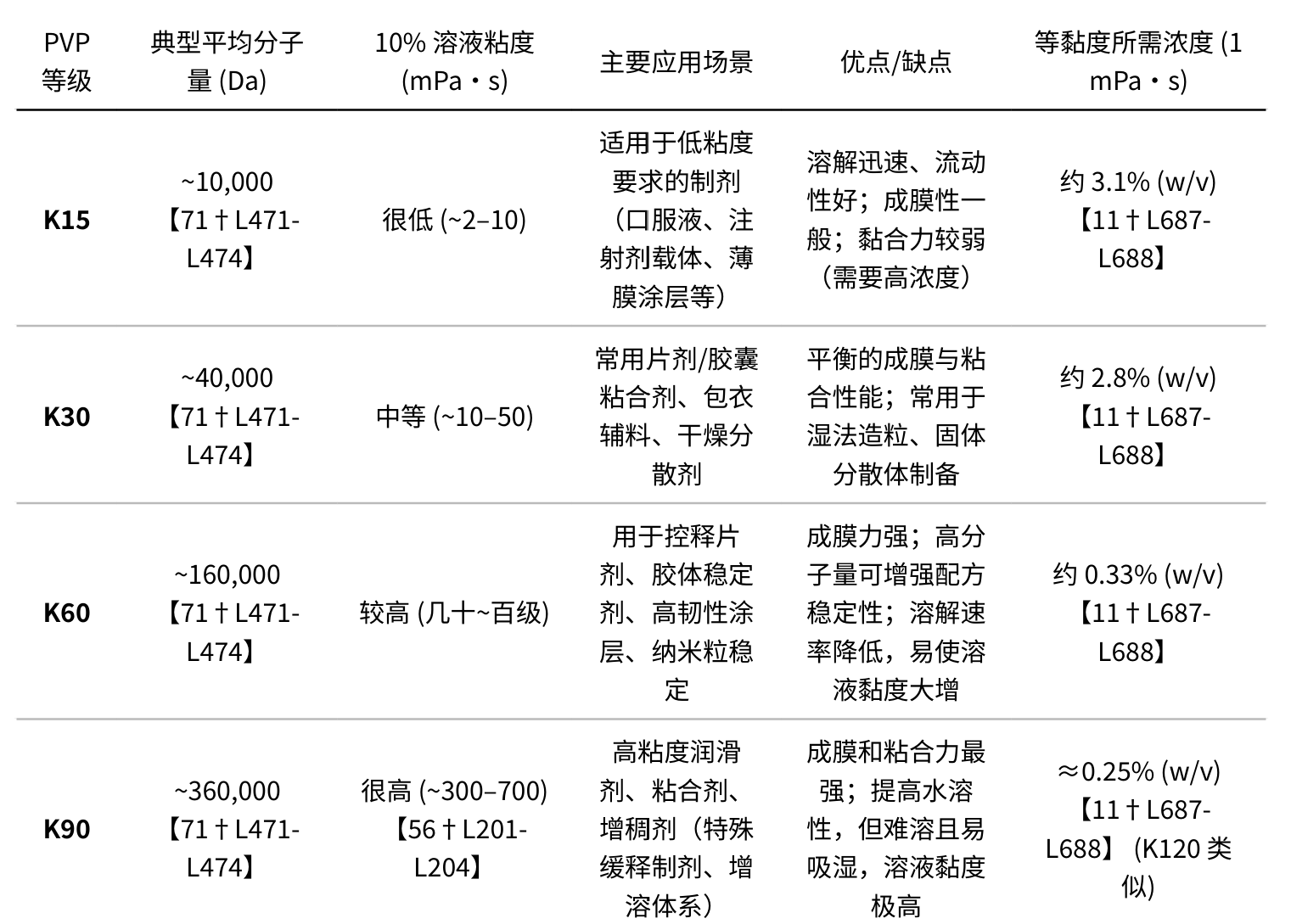

注：分子量和粘度数据因生产工艺或测定条件差异而异，上表值仅供参考。若厂家规格未明确给出，均标记为“约”或“未指定”。

Differences in Process Applications

低分子量、低溶液黏度，使其易溶解且流动性好，适合要求迅速分散或低粘度的场合。例如口服液、注射剂载体、口腔喷雾和眼用制剂等，需要快速湿润和低阻力【35†L155-L164】 【71†L471-L474】。由于粘合力较弱，配方中用量通常较高；成膜性能一般，薄膜易脆。

最常用的中等分子量等级，在片剂（干法或湿法制粒）、胶囊和包衣工艺中广泛用作粘合剂或胶粘剂。K30 提供较好的成膜性和结合力，又不至于像高分子 PVP 那样显著增加体系粘度。 研究（甘草酸固体分散体）发现，PVP K30 作为载体能实现最优的溶解度和溶出率提升，优于 K60、 K17、K15 等【18†L238-L247】。这表明中等分子量 PVP 在提高疏水药物溶解性能方面常表现优越。

高分子量聚合物表现出强成膜和粘合能力，常用于需要高强度黏合或增加制剂黏度的场合，如控释片剂、薄膜包衣（要求高机械强度）、胶体稳定剂、颗粒稳定等。高 K 值也常用于 配伍高含量的活性药物，以减少粉体流动性问题。其主要缺点是溶液易粘稠，导致混合/造粒时需延长混 合时间，并可能影响最终溶出度（溶出速率较低）。例如 K90 的 10% 溶液粘度已达数百 mPa·s 【56†L201-L204】；实际操作中必须注意粘度控制。

不论 K 值大小，PVP 皆能显著提高水不溶性药物的溶解度、并通过氢键与药物分子结合来抑制晶核形成【9†L599-L604】。但高分子量 PVP（如 K60、K90）由于链长长，理论上每单位质量提供相同数目的结合位点（重复单元数相同），其优劣更多取决于浓度和分子间相互作用。某研究表明在等重复单元浓度下，K30 和 K60 对疏水药物晶体抑制效果相近【13†L286-L294】，即高 K 值并不必然产生更好抑制效果。

Inhibiting Drug Precipitation

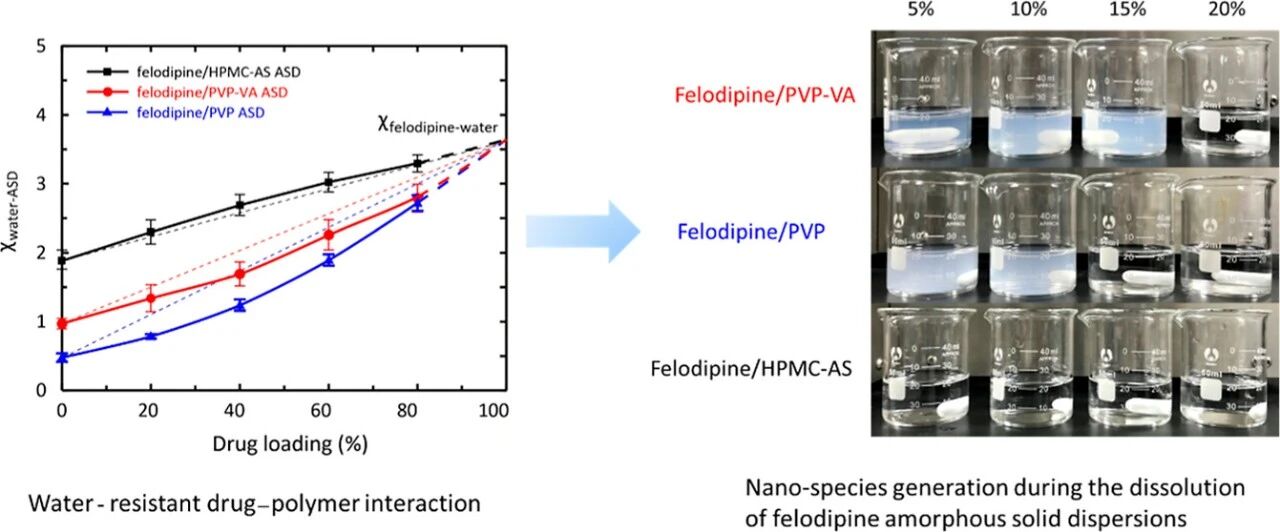

PVP能抑制过饱和溶液中药物的沉淀主要归因于以下因素：一方面，聚维酮可通过形成氢键与药物分子结合，降低药物分子的自由度和自聚能力，从而延缓晶核形成；另一方面，PVP 增大药物在水相的平衡溶解度，降低实际超饱和度【9†L599-L604】【13†L286-L294】。例如，已有研究将苄噻嗪在不同浓度 PVP 中溶解，发现随着聚维酮浓度上升，药物的析晶起始时间由几分钟延长至十几分钟【9†L599-L604】。类似地，白蛋白盐酸盐（acetazolamide）体外实验显示，添加 PVP 可显著抑制其析晶速度，因为 PVP-药物之间的氢键作用【9†L603-L612】【13†L286-L294】。

最新系统研究（Blaabjerg et al., 2023）通过药物溶液的动力学曲线分析发现，关键影响因素是聚合物浓度而非 粘度【13†L286-L294】。即在相同质量浓度下，高分子量PVP（粘度高）与低分子量PVP（粘度低）提供的 重复单元数量相同，因此抑制效果相当；而增加聚合物浓度（即增加重复单元总数）则能显著延长晶核形成时 间并降低沉淀速率【13†L286-L294】。该研究指出：PVP 的析出抑制作用主要由药物-聚合物分子相互作用决定，溶液粘度对药物扩散速率影响甚微【13†L286-L294】。这与传统认为“高 K 值高粘度降低分子迁移 率”对抑制作用的解释形成对比。

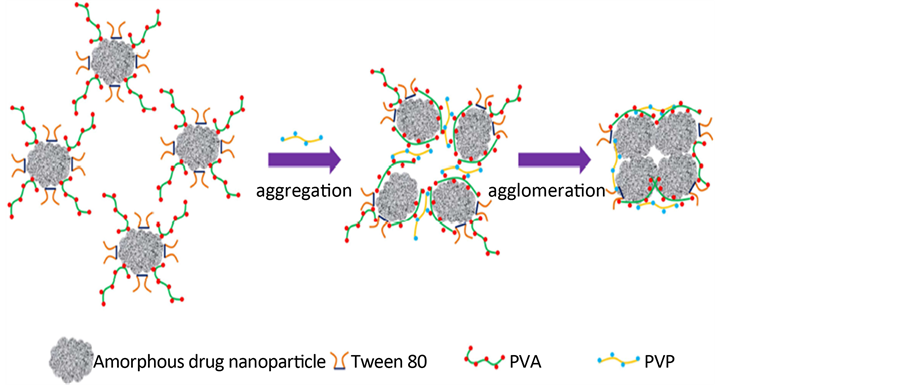

此外，PVP 增加溶液黏度可在一定程度上抑制药物分子的移动，延迟晶体生长；高分子量 PVP 在溶 解时形成稠厚溶液，可作为药物晶体成核时的物理屏障。PVP 还可在纳米级混悬液和胶体中作为吸附层，提高 颗粒稳定性。比如在银纳米粒子合成中，PVP 不仅作为还原剂，还包覆在金属表面，阻止聚集【37†L69 L77】。总体而言，PVP的分子量和浓度共同决定了最终的溶液粘度、药物聚集动力学和配方稳定性，需要综合考虑。

Molecular weight distribution

Selection Tips and Prescription Notes

根据处方功能要求选取适当 K 值。若需快速分散或低粘度体系，可优先选用 K15；若需 中等粘度和良好成膜粘合，一般选 K30；若需强粘合、高机械强度，则考虑 K60/K90。

在用量确定时应注意粘度影响。例如，若以 K15 达到某种黏度需要较高质量分数，而 用 K60 只需低质量分数即可达到相同效果，这对制剂流变性能有很大影响【11†L687-L688】。同等重 复单元浓度下不同 K 值的等效性使得直接提高 PVP 浓度通常比单纯增加 K 值更有效地抑制析出 【13†L286-L294】。

选择时要考虑药物自身性质和相互作用倾向。如药物具有多氢键供体，PVP 的氢键作用 会更显著，可优先选择中高分子量提高配伍稳定性。如药物易析出或对粘度敏感，可通过调节 K 值和总 量平衡其影响。

高 K 值 PVP 粘度大，可能需要更长的混合和溶解时间，应优化制程步骤。低 K 值 PVP 易 于溶解但粘合力弱，可能需要与其它聚合物（如 HPMC、CMC 等）协同使用。混合胶体、喷雾干燥或挤 出等工艺时，还应测定过饱和抑制效果，避免因粘度不足导致药物再结晶。

聚维酮不耐高温（易脆），制备微晶胶囊或热熔挤出需注意热降解问题。其《药典》标 准允许痕量吡咯烷酮残留，需确保符合限度。此外，高分子 PVP 的吸湿性强，生产和储存过程要控制水 分。

Conclusion
